Hệ thống làm lạnh Chiller giải nhiệt gió và Chiller giải nhiệt nước

Máy Làm Lạnh Nước Chiller (Chiller Việt Nam) xin gửi đến các bạn những thông tin cơ bản giúp phân biệt sự khác nhau giữa hệ thống Chiller giải nhiệt gió (Air Cooling Chiller) và hệ thống Chiller giải nhiệt nước (Water Chiller)

Chiller là gì?

- Chiller là hệ thống máy làm lạnh nước công nghiệp để cung cấp tới tại của công trình. Thường được lắp đặt cho nhà máy hoặc trung tâm thương mại.

- Hệ thống Chiller còn được gọi là hệ thống điều hòa trung tâm chiller. Đây là loại máy phát sinh ra nguồn lạnh làm lạnh các đồ vật, thực phẩm, là máy sản xuất nước lạnh dùng trong hệ thống điều hòa không khí trung tâm, sử dụng nước là chất tải lạnh. Làm lạnh nước qua bình bốc hơi (thường vào 12 độ và ra 7 độ).

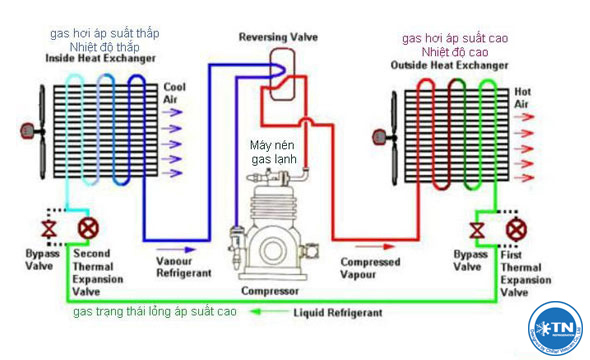

Nguyên lý hoạt động của Chiller

Áp dụng sự chuyển đổi lý tính trạng thái vật chất: hơi nước ngưng tụ thành lỏng, lỏng ngưng tụ thành rắn. Rắn sang lỏng, lỏng sang khí thì quá trình sẽ thu nhiệt: tức là lấy nhiệt môi trường xung quanh làm cho môi trường xung quanh bị mất nhiệt và lạnh đi. Ngược lại quá trình đó sẻ là tỏa nhiệt.

Nước được vận chuyển tuần hoàn trong đường ống qua Chiller làm lạnh xuống 7 độ C. Sau đó chảy qua các dàn trao đổi nhiệt FCU/AHU,nước lạnh được trao đổi nhiệt với không khí tuần hoàn trong phòng và làm cho nhiệt độ trong phòng giảm xuống. Nước lạnh bị hấp thụ nhiệt với không khí trong phòng nóng lên đến khoảng 12 độ C được bơm tuần hoàn quay trở về Chiller, tại đây nước lại tiếp tục được làm lạnh xuống 7độ C.

Các hệ thống làm lạnh Chiller

Có 2 loại hệ thống làm lạnh Chiller phổ biến: Chiller giải nhiệt gió và Chiller giải nhiệt nước

Phân biệt hệ thống làm lạnh Chiller giải nhiệt gió (Air Cooling Chiller) và Chiller giải nhiệt nước (Water Chiller)

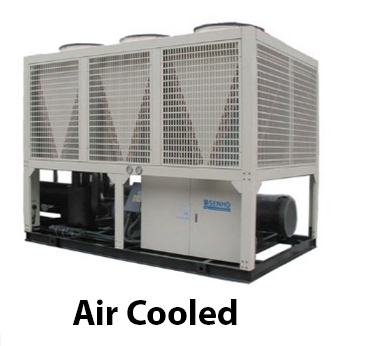

Chiller giải nhiệt gió (Air Cooling Chiller)

Hệ thống Chiller giải nhiệt gió là hệ thống áp dụng nguyên lý làm lạnh cưỡng bức bằng ga tương tự như hệ thống giải nhiệt nước. Nhưng hệ thống Chiller giải nhiệt gió có một số sự khác biệt về cấu tạo của nó.

Chiller giải nhiệt gió không sử dụng tháp giải nhiệt để giải nhiệt gas mà dùng quạt hút cưỡng bức để giải nhiệt.

Chiller giải nhiệt gió hiệu suất lạnh của nó kém hơn chiller giải nhiệt nước rất nhiều, chỉ bằng 70% hiệu suất làm lạnh. Cần phải bảo dưỡng thường xuyên.

Ưu điểm của Chiller giải nhiệt gió

Hệ thống nhỏ gọn, nên tiết kiệm điện tích, dễ vận chuyển lắp đặt.
Có thể làm việc ở nơi không có nguồn nước sạch hoặc nguồn nước chứa hóa chất.
Thường được ứng dụng ở những ngành nghề như: giải nhiệt cho hóa chất, làm mát nhà sưởng, và những nơi có nguồn nước bẩn.


Nhược điểm của Chiller giải nhiệt gió

Chỉ thích hợp sử dụng ở những công trình yêu cầu công suất nhỏ.
Công suất hoạt động nhỏ.

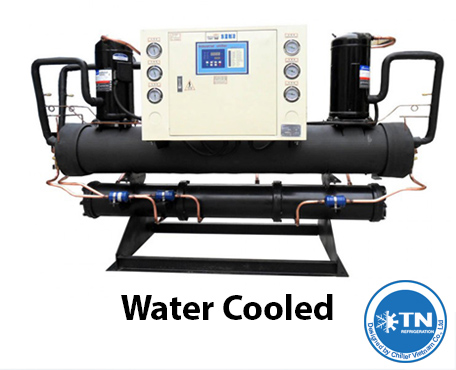

Chiller giải nhiệt nước (Water Chiller)

Hệ thống Chiller giải nhiệt nước (Water Chiller)  là một hệ máy làm lạnh nước công nghiệp. Nhiệt độ nước mà hệ thống Chiller tạo ra từ 6 độ C ~ 30 độ C (nhiệt độ bình thường của nước là 30 độ C). Cooling tower hạ nhiệt độ nước nóng từ quá trình sản xuất 90oC ~ 40oC xuống nhiệt độ nước môi trường 30 độ C, đây cũng là nhiệt độ phù hợp cho nhu cầu sản xuất nếu chỉ cần nhiệt độ khoảng 30 độ C.

Cấu tạo Chiller giải nhiệt nước

- Về bản chất thì tháp giải nhiệt đều sử dụng nguyên lý trao đổi nhiệt giữa nước và không khí là truyền nhiệt và bay hơi.

- Cấu tạo thì rất đơn giản gồm : thân vỏ, giàn trao đổi hoặc bề mặt tăng tiếp xúc bằng các tâm đục lỗ theo tầng,tấm ziczac, Quạt tạo luồng gió cưỡng bức, hệ thống giàn phuc, khai đựng, ống thu,….

- Tháp giải nhiệt là thiết bị trao đổi nhiệt cuối cùng trong chu trình nhiệt của hệ điều hòa không khí hoặc giải nhiệt. Nó đẩy nhiệt cuối cùng ra môi trường không khí.
Đây là thiết bị chỉ xuất hiện với hệ thống giải nhiệt bằng nước. Có thể áp dụng cho chiller water cooled, hệ thống giải nhiệt, làm mát thông thường khác.

Chiller giải nhiệt nước gồm 4 phần chính:

1. Máy Nén Lạnh : Gồm có 4 loại

- Máy Nén Piston: Có 2 cấp:

+ Máy nén 1 cấp :máy nhỏ hơn 3HP áp dụng cho dân dụng

+ Máy nén 2 cấp : Má áp dụng cho công nghiệp và máy có công xuất tới hàng 100 HP

- Máy Nén Xoắn Ốc: loại máy nén này có tỉ số nén trung bình nhưng lưu lượng lớn công xuất

- Máy Nén Trục Vít: loại máy nén này có tỉ số nén trug bình nhưng lưu lượng lớn  (công suất >30 HP)

- Máy Nén Li Tâm : Có 2 loại li tâm:

+Loại li tâm nhỏ : turbo 60 tons -300 tons.

+ Loại li tâm lớn : turbo từ 300 tons đến hàng ngàn tons.

2. Dàn Nóng Chiller (Bình ngưng ống chùm):

Ống được làm bằng chất liệu đồng, có dạng thẳng từ đầu này sang đầu kia, nước sẽ được bơm qua giàn ống chùm, và sẽ giải nhiệt cho gas.

3. Dàn Bay Hơi Chiller: Có 3 loại

- Loại khô

- Loại ngập dịch: hiệu suất cao, thường áp dụng cho những máy có công suất > 100 tons lạnh

- Bay hơi bằng tấm PHE INOX ( Plate Heat Exchanger INOX) :

+Dùng cho ngành thực phẩm

+Dùng cho chất lượng nước không đảm bảo điều kiện PH (có PH từ 6.5 đến 7.5)

+Dùng cho ngành hóa chất (ít tác dụng với inox)

4. Tủ Điều Khiển: có tác dụng điều khiển hoạt động của Chiller

- Với máy nén xoắn ốc : Chỉ điều khiển on-of, không có điều khiển tải.

- Với máy nén trục vít : Điều Khiển Giảm tải 25%-50%-75%-100% Bên cạnh đó, sử dụng thêm thanh trượt để làm giảm tỉ số nén.

Ưu điểm của Chiller giải nhiệt nước

- Hệ thống giải nhiệt nước là hệ thống có hiệu suất, tuổi thọ cao.

- Lắp đặt không sợ bị ảnh hưởng đến không gian bố trí.

- Công suất hoạt động lớn từ 5 ton đến trên 1000 ton.

- Thích hợp với công trình lớn hoặc rất lớn.

 Nhược điểm của Hệ thống Chiller giải nhiệt nước

- Độ ồn lớn phải có cooling tower và hệ thống bù nước làm mềm nước cho tháp giải nhiệt.

- Bảo trì của giải nhiệt nước phức tạp hơn giải nhiệt gió.

- Chi phí đầu tư,lắp đặt, vận hành và bảo trì đều cao hơn hệ giải nhiệt gió.

**************************************************
